Este notebook presenta técnicas avanzadas de análisis de datos sísmicos para la evaluación de riesgos volcánicos. Utilizamos datos del Instituto Geográfico Nacional (IGN) para analizar patrones sísmicos en La Palma y desarrollar modelos predictivos de riesgo.
Objetivos¶
Filtrado y limpieza de datos sísmicos del catálogo IGN
Análisis exploratorio de patrones espaciales y temporales
Identificación de enjambres sísmicos y fases de actividad
Visualización interactiva de resultados
Aplicaciones en gestión de riesgos volcánicos
Carga y Revisión de Datos¶
En este análisis utilizamos el catálogo completo de terremotos del Instituto Geográfico Nacional (IGN) para territorio español. Los datos incluyen eventos sísmicos recientes con información completa de:
Coordenadas geográficas (latitud, longitud)
Profundidad hipocentral
Magnitud y tipo de magnitud
Fecha y hora del evento
Localización geográfica
El objetivo es filtrar estos datos para enfocarnos específicamente en los eventos relacionados con La Palma y analizar patrones que puedan indicar riesgo volcánico.
import pandas as pd
import matplotlib.pyplot as pltdf = pd.read_csv('../data/catalogoComunSV_1663233588717.csv', sep=';')
df.columns = ['Event', 'Date', 'Time', 'Latitude', 'Longitude', 'Depth(km)', 'Intensity','Magnitude', 'Type Mag', 'Location']
df['Time'] = df['Time'].str.strip()
df['Date'] = df['Date'].str.strip()
df['DateTime'] = (df['Date'] + ' ' + df['Time']).apply(pd.to_datetime, format='%d/%m/%Y %H:%M:%S')
df['Timestamp'] = pd.to_numeric(pd.to_datetime(df['DateTime']))
df['Date'] = pd.to_datetime(df['Date'], format="%d/%m/%Y")
df = df.sort_values(by=['DateTime'], ascending=True)

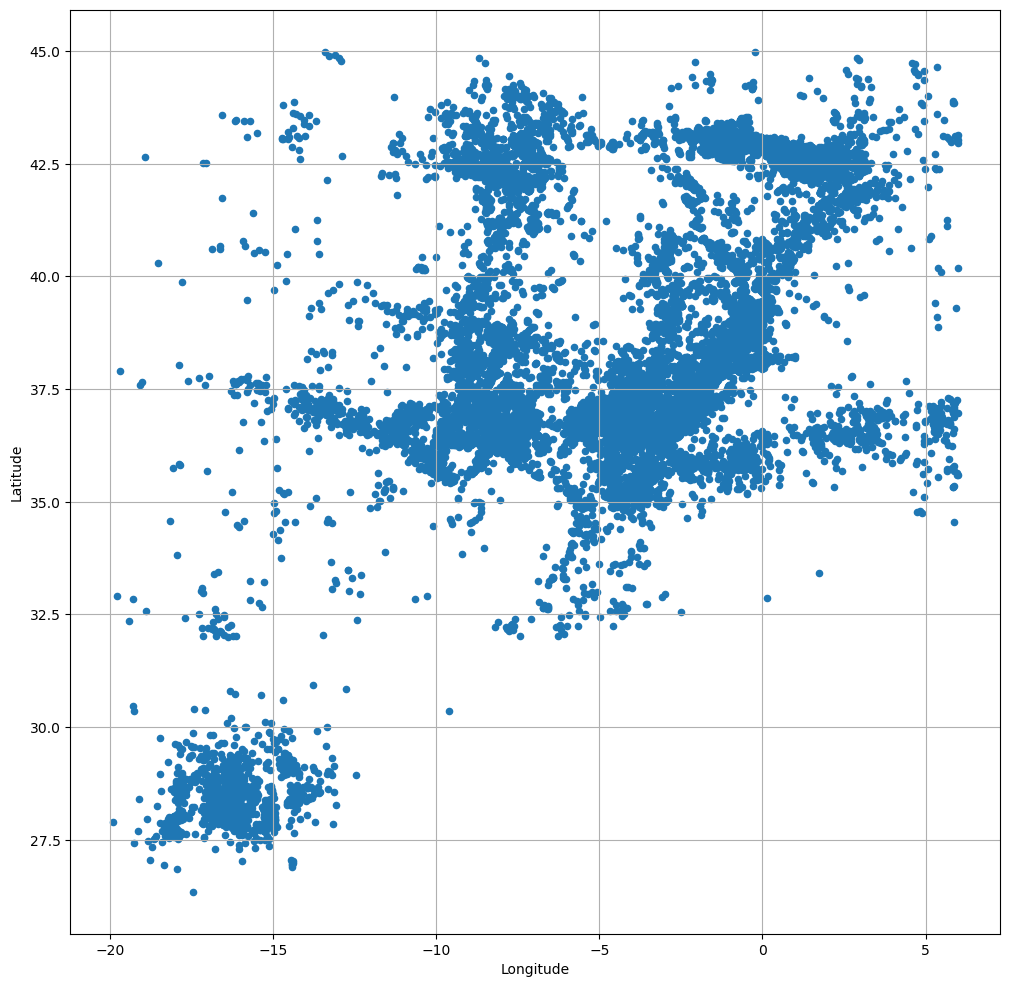

df.head()df.describe()df.plot.scatter(x="Longitude", y="Latitude", figsize=(12,12), grid="on");
Filter down to La Palma events only¶
Also some rows seem to be missing depth measurements, (see differences in the count for columns above) - take only rows with valid depths
df = df[(df['Latitude'] < 28.7) & (df['Latitude'] > 28.3) & (df['Longitude'] < -17.7) & (df['Longitude'] > -18)]
df = df[df['Depth(km)'].notna()]

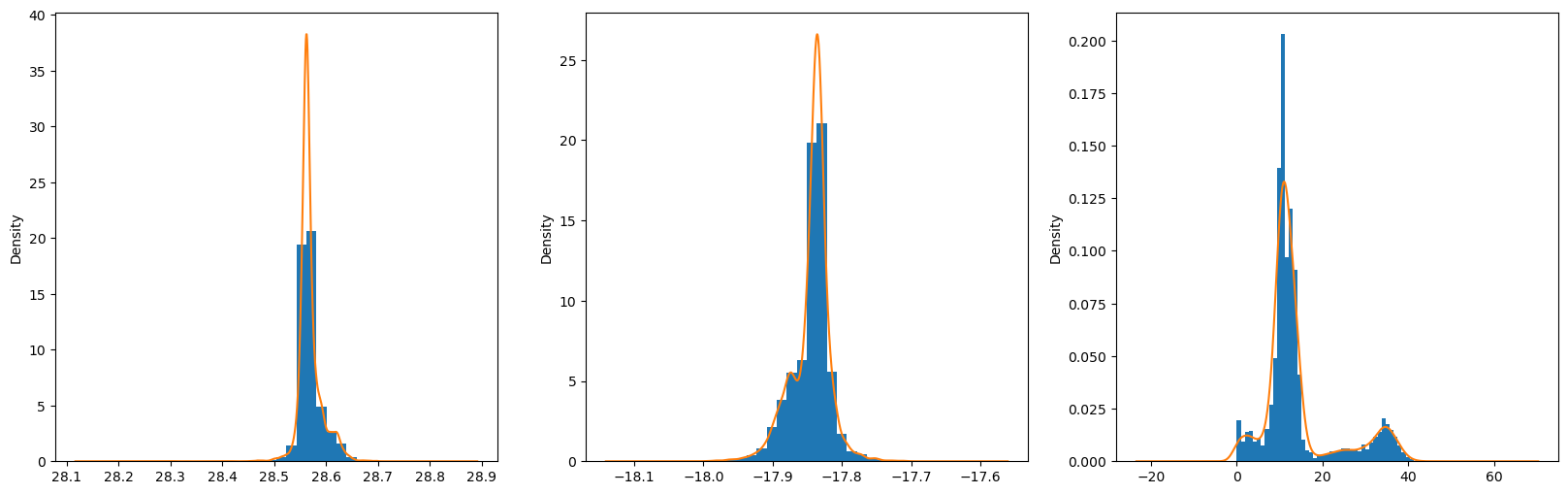

df.describe()plt.figure(figsize=(20,6))
plt.subplot(1,3,1)
df["Latitude"].plot.hist(bins=20, density=True)
df["Latitude"].plot.kde()
plt.subplot(1,3,2)
df["Longitude"].plot.hist(bins=20, density=True)
df["Longitude"].plot.kde()
plt.subplot(1,3,3)
df["Depth(km)"].plot.hist(bins=50, density=True)
_=df["Depth(km)"].plot.kde()
Spatial Plot¶
Scatter plot the spatial locations of events
from matplotlib import colormaps
cmap = colormaps['viridis_r']
ax = df.plot.scatter(x="Longitude", y="Latitude", s=40-df["Depth(km)"], c=df["Magnitude"], figsize=(12,10), grid="on", cmap=cmap)/opt/anaconda3/envs/py3/lib/python3.9/site-packages/matplotlib/collections.py:967: RuntimeWarning: invalid value encountered in sqrt
scale = np.sqrt(self._sizes) * dpi / 72.0 * self._factor

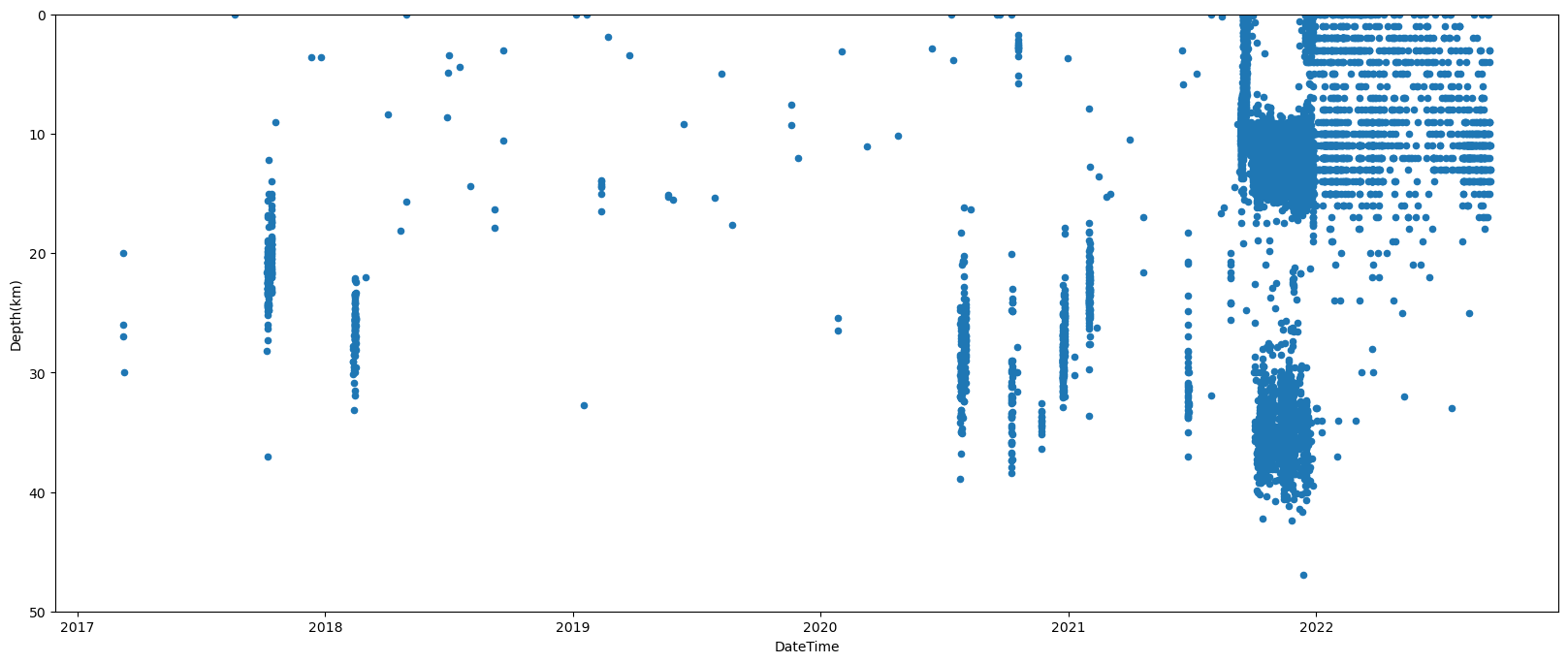

Timeline Plot¶
Scatter plot the event time series and look for any quantization issues. Have times & dates been loaded correctly?
ax = df.plot.scatter(x='DateTime', y='Depth(km)', figsize=(20,8))
ax.set_ylim(50,0);
df['Swarm'] = 0
df.loc[(df['Date'] >= '2017-10-01') & (df['Date'] <= '2017-10-31'), 'Swarm'] = 1
df.loc[(df['Date'] >= '2019-02-01') & (df['Date'] <= '2019-02-28'), 'Swarm'] = 2
df.loc[(df['Date'] >= '2020-07-21') & (df['Date'] <= '2020-08-05'), 'Swarm'] = 3
df.loc[(df['Date'] >= '2020-10-04') & (df['Date'] <= '2020-10-10'), 'Swarm'] = 4
df.loc[(df['Date'] >= '2020-10-11') & (df['Date'] <= '2020-10-22'), 'Swarm'] = 5
df.loc[(df['Date'] >= '2020-11-15') & (df['Date'] <= '2020-11-29'), 'Swarm'] = 6
df.loc[(df['Date'] >= '2020-12-10') & (df['Date'] <= '2020-12-29'), 'Swarm'] = 7
df.loc[(df['Date'] >= '2020-12-10') & (df['Date'] <= '2020-12-31'), 'Swarm'] = 8
df.loc[(df['Date'] >= '2021-01-15') & (df['Date'] <= '2021-02-07'), 'Swarm'] = 9
df.loc[(df['Date'] >= '2021-06-01') & (df['Date'] <= '2021-06-30'), 'Swarm'] = 10
df.loc[(df['Date'] >= '2021-07-01'), 'Swarm'] = None
df['Phase'] = 0;
df.loc[(df['Date'] >= '2021-09-11') & (df['Date'] <= '2021-09-30'), 'Phase'] = 1
df.loc[(df['Date'] >= '2021-10-01') & (df['Date'] <= '2021-11-30'), 'Phase'] = 2
df.loc[(df['Date'] >= '2021-12-01') & (df['Date'] <= '2021-12-31'), 'Phase'] = 3
df.loc[(df['Date'] >= '2021-12-31'), 'Phase'] = 4df.to_csv("../data/lapalma_ign.csv", index=False)
