Anexo 5: Avenza

Implementación de los SIG en la gestión del riesgo de desastres con la aplicación de uso libre Avenza

Contenido

Lista de Figuras

¿Qué es Avenza Maps?

Avenza Maps (Figura 18.1) es una app móvil (disponible en Android y iOS) que permite usar mapas georreferenciados en formato PDF o GeoTIFF, incluso sin conexión a internet. Es ideal para navegación en campo, toma de datos y elaboración de informes técnicos.

Figura 18.1: Avenza Maps

Instalación y configuración inicial:

Para Instalar la aplicación:

En Android: Google Play

En iOS: App Store

Recuerda: esta aplicación requiere activar el GPS y otorgar permisos de ubicación.

Puedes crear una cuenta (opcional) o usar una cuenta gratuita. Para funciones avanzadas (como importar más de 3 mapas o recolectar shapefiles), considera una suscripción Avenza Pro.

Preparar el mapa georreferenciado.

En oficina:

Crea tu mapa base en ArcGIS, QGIS, AutoCAD, Global Mapper, etc.

Exporta en GeoPDF o GeoTIFF (proyectado en WGS 84 para mejor compatibilidad).

Nombra el archivo con claridad: Mapa_ZonaX_Georreferenciado.pdf

Importar a Avenza:

En la app, pulsa el botón “Agregar mapa” (Figura 18.2). Después selecciona:

Desde el correo o Google Drive (si te lo enviaron).

Desde “Archivos” si ya lo descargaste.

El mapa aparecerá en tu lista (Figura 18.3).

Tip: Si aparece una advertencia de que no está georreferenciado, asegúrate de que el PDF exportado tenga información espacial.

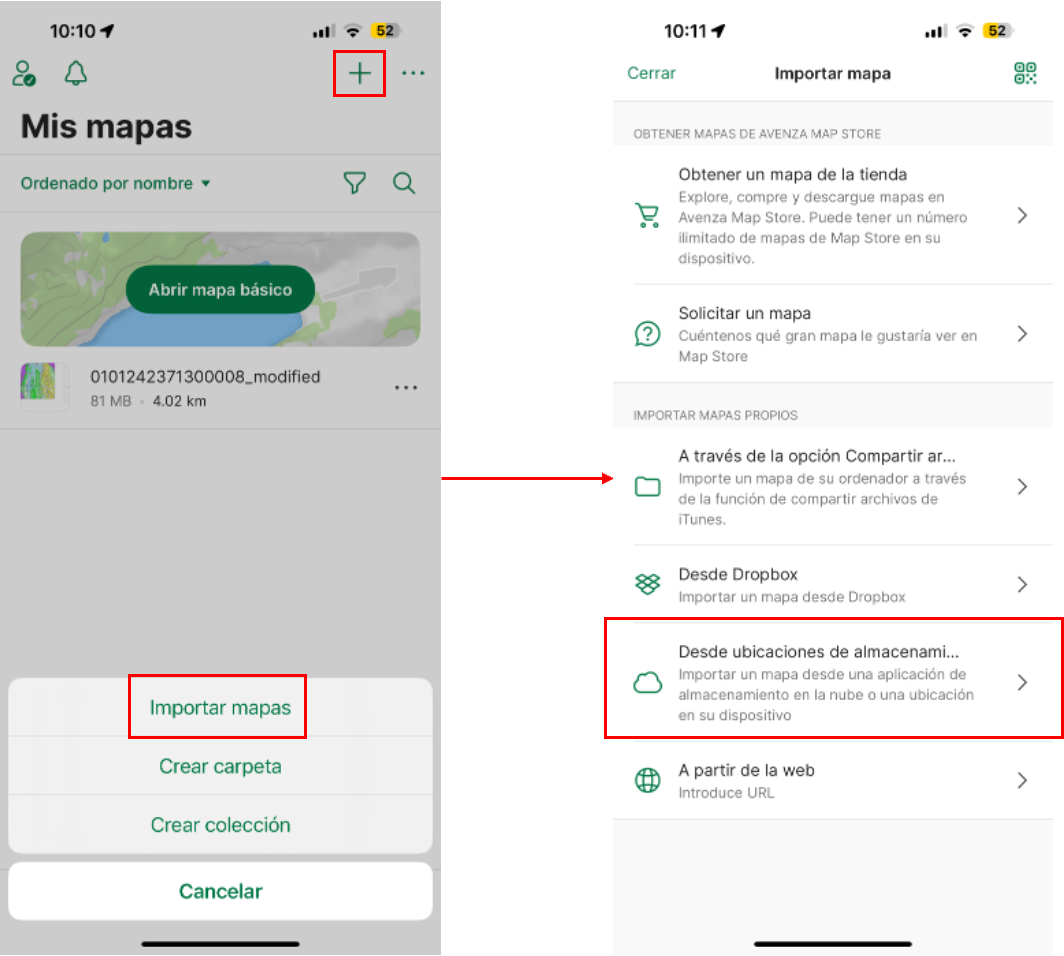

Figura 18.2: Primer paso para insertar un mapa georeferenciado

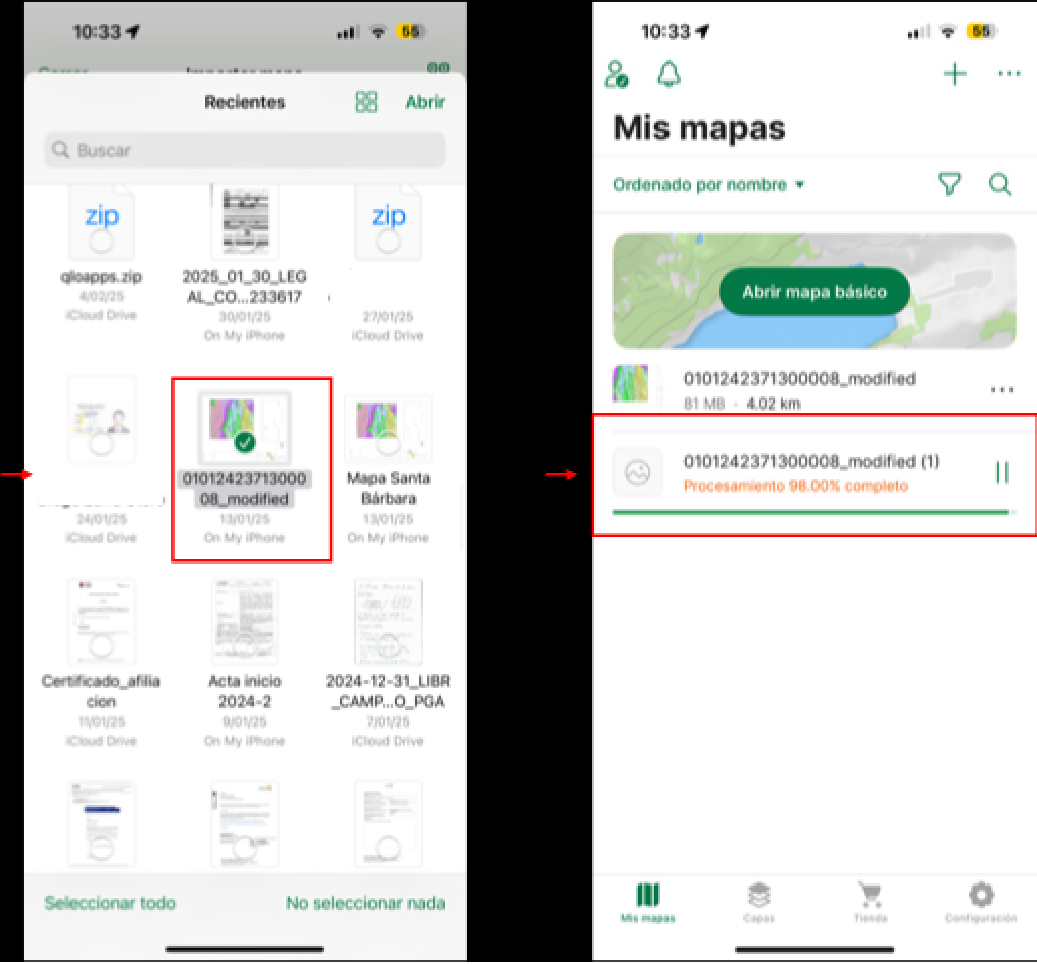

Figura 18.3: Segundo paso para insertar un mapa georreferenciado

Uso en campo: Georreferenciación y recolección de Datos.

Navegación en tiempo real:

El punto azul muestra tu posición GPS sobre el mapa cargado (Figura 18.4).

Puedes activar “Rumbo” para ver hacia dónde estás orientado.

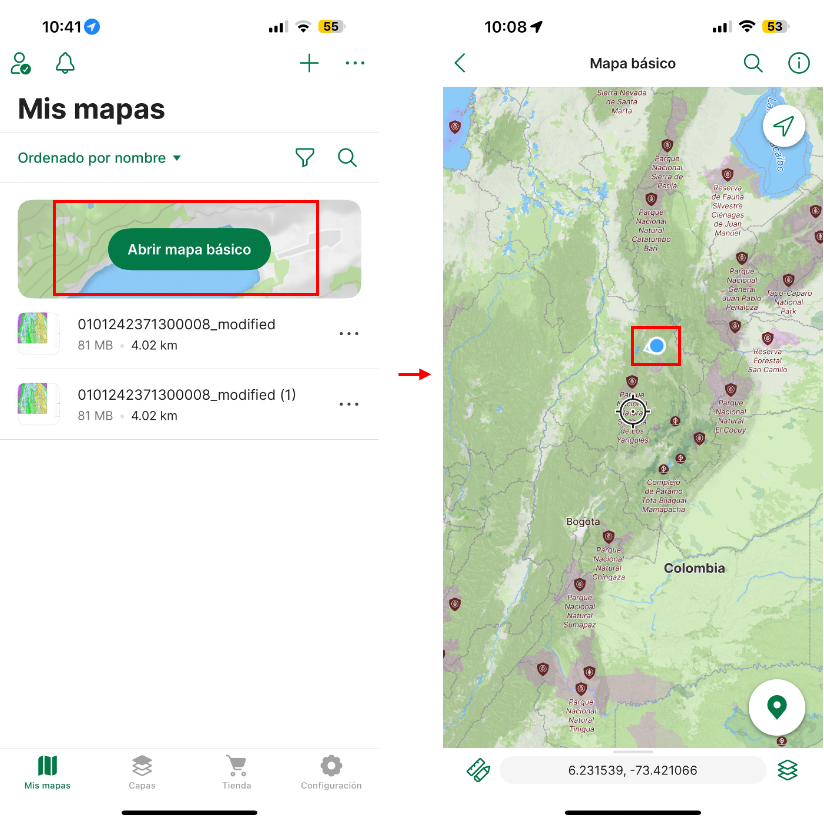

Figura 18.4: Ubicación del usuario en GPS sobre el mapa básico

Añadir ubicaciones y notas (placemarks):

Pulsa el ícono y elige “Agregar ubicación” (Figura 18.5).

Asigna un nombre: Ej. Punto_Deslizamiento_01.

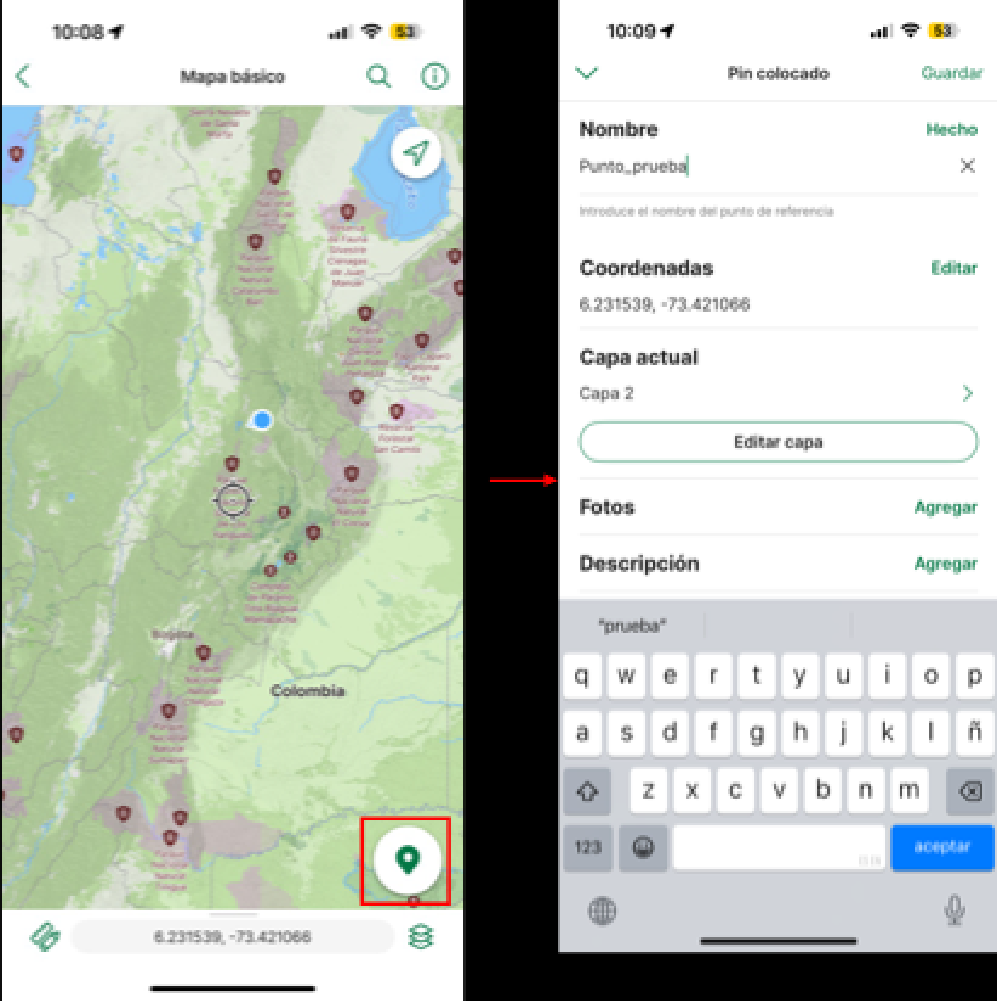

Figura 18.5: Agregar un punto sobre el mapa

Agrega atributos y datos adicionales (Figura 18.6):

Fotografía (opcional).

Comentarios (descripción del evento, tipo de suelo, etc.).

Coordenadas (se pueden copiar luego).

Estilo gráfico del punto.

Nuevos atributos a elección (Ejemplo: litología, datos estructurales, uso de suelo).

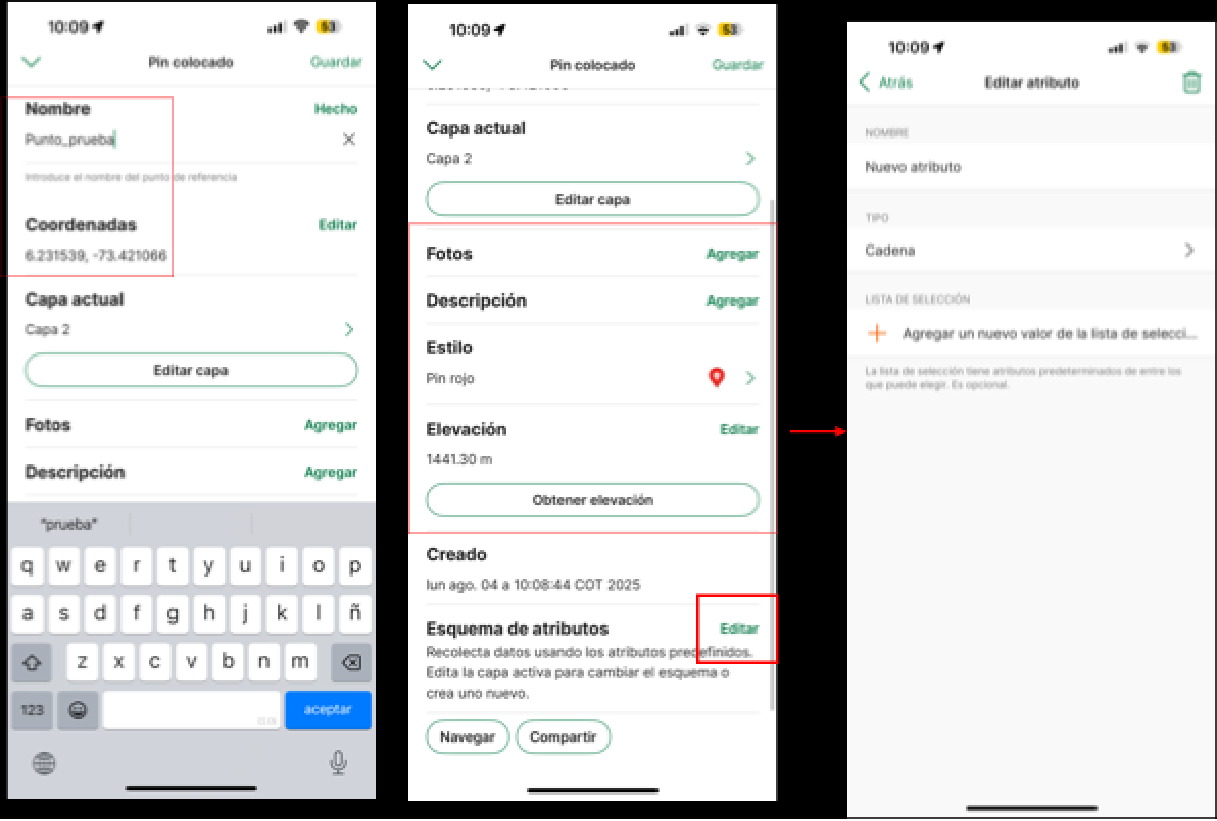

Figura 18.6: Personalización de puntos y listado de atributos

Genera datos en formato vectorial (Figura 18.7):

Puedes grabar rutas en tiempo real con tu geolocalización en gps.

Dibujar líneas y polígonos personalizados

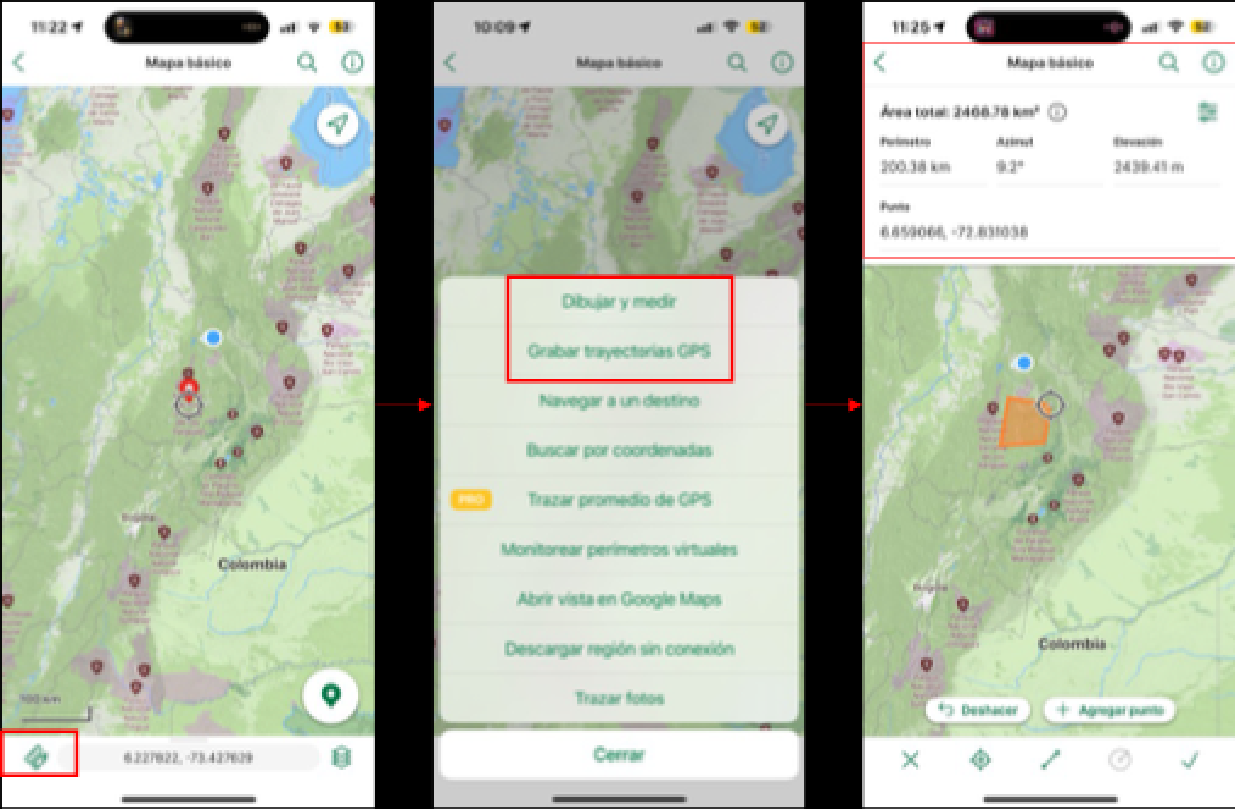

Figura 18.7: Agregar trayectoria GPS y dibujar vectores sobre el mapa.

Toma de fotos georreferenciadas

Puedes tomar fotos desde Avenza o importar desde galería.

Se asocian automáticamente a los puntos de interés.

Formularios personalizados (Pro)

Si tienes Avenza Maps Pro:

Puedes cargar plantillas CSV para capturar datos estructurados como:

Tipo de evento.

Estado del terreno.

Observaciones técnicas.

Autor y fecha.

Exportar los datos para informes.

Ve al mapa usado ícono de capas selecciona tus puntos (Figura 18.8 y Figura 18.9).

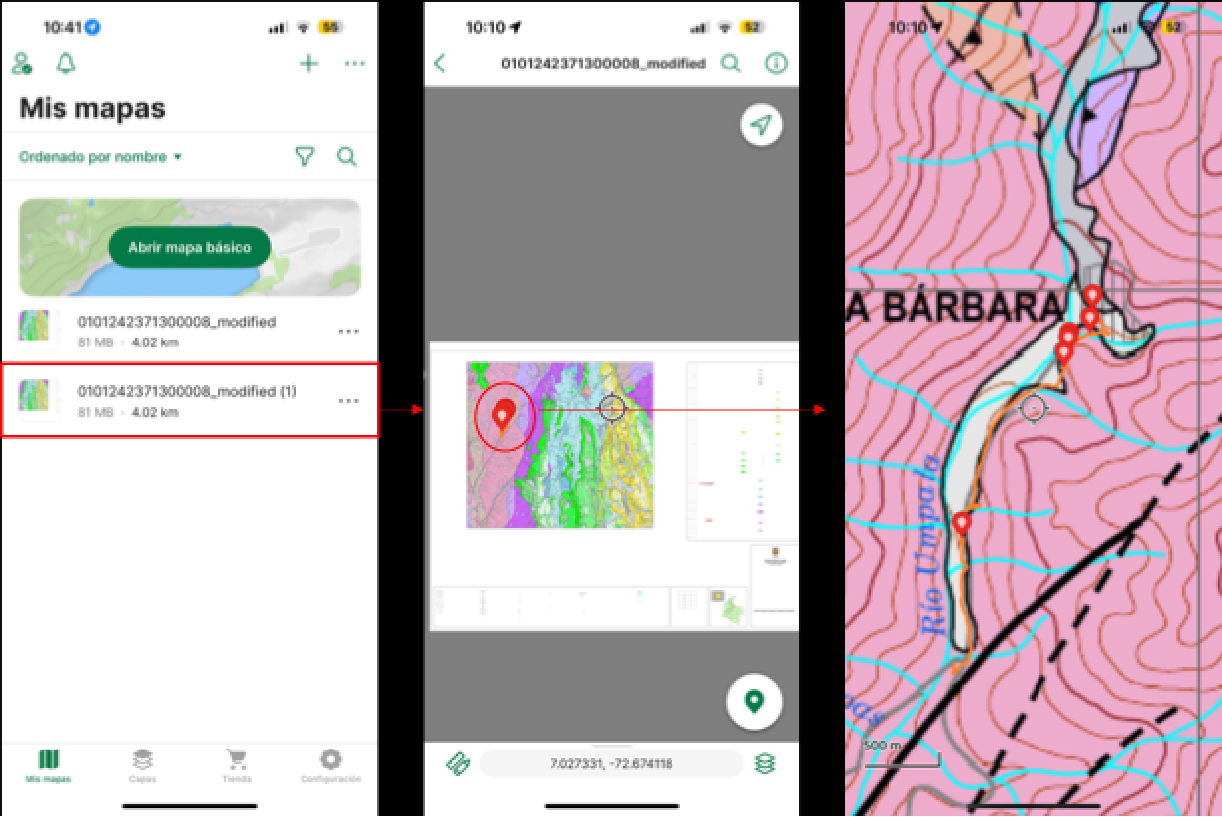

Figura 18.8: Visualización y selección de datos tomados en el mapa cargado

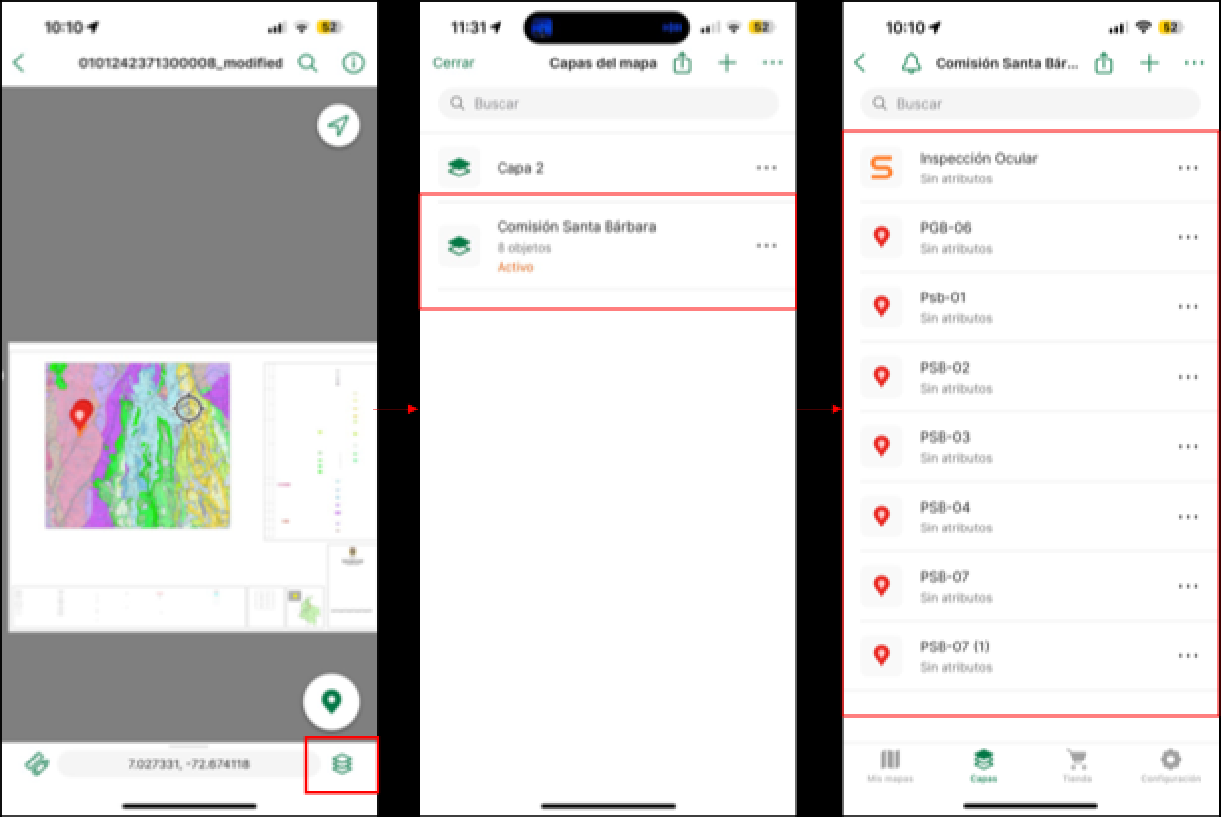

Figura 18.9: Selección de capas para exportación.

Elige “Exportar” y selecciona (Figura 18.10):

KML/KMZ (Google Earth) (Figura 18.11)

Shapefile (SHP) (QGIS, ArcGIS)

CSV (Excel)

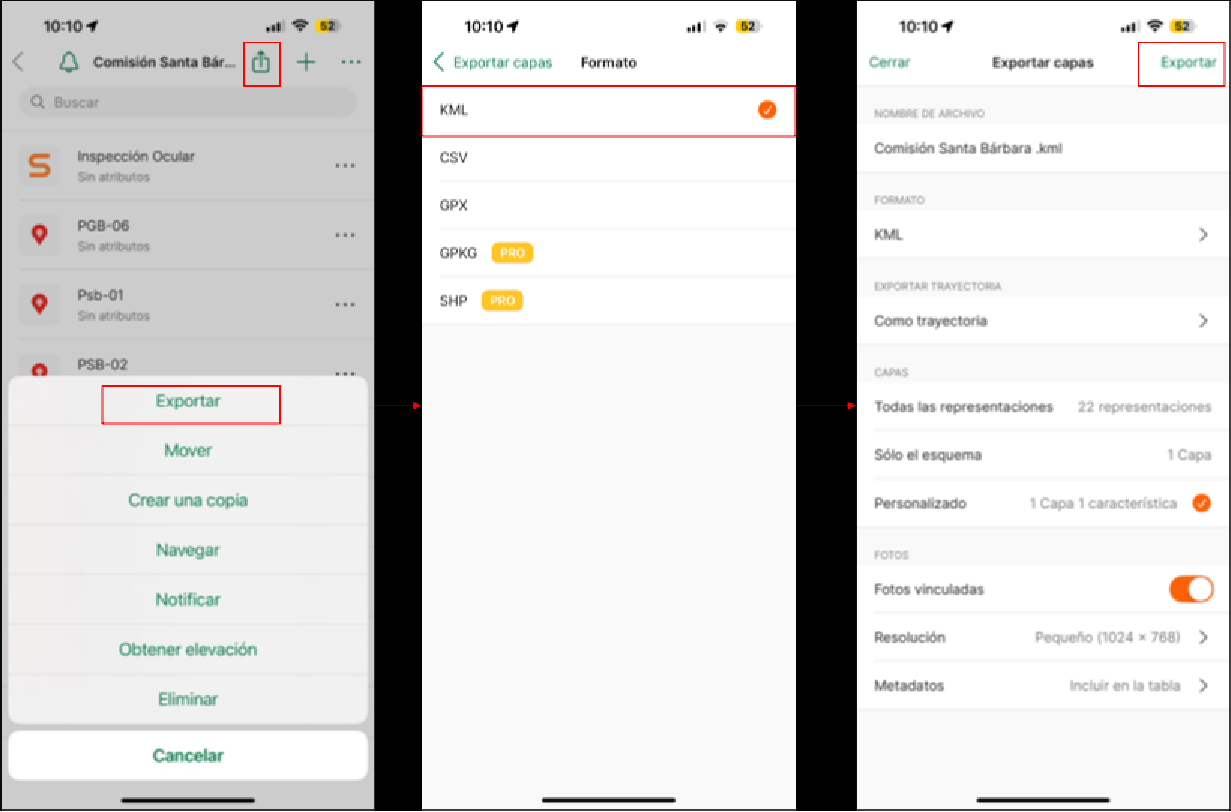

Figura 18.10: Proceso de exportación de capas

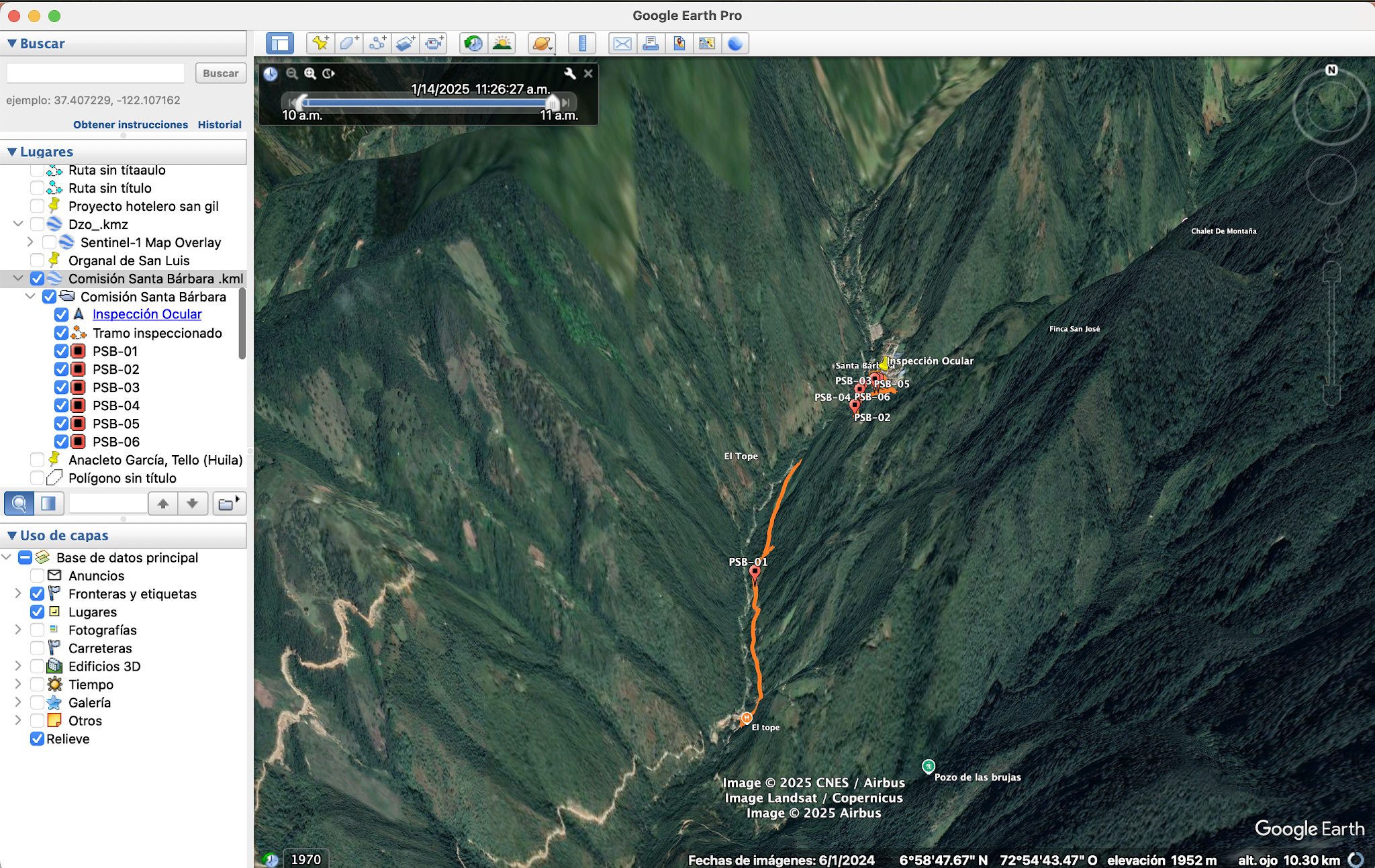

Figura 18.11: Visualización de los datos exportados en Google earth

Envía por correo o guarda en Google Drive.

Integración en informes técnicos.

Inserta las coordenadas o mapas en informes de campo.

Asocia las fotos y puntos georreferenciados como anexos visuales.

Convierte los tracks recorridos en líneas o polígonos para análisis espacial.

Casos de uso comunes en campo	Casos de uso comunes en campo
Actividad	Ejemplo
Mapeo de movimientos en masa	Registrar deslizamientos con fotos y coordenadas
Evaluación de riesgo	Marcar puntos críticos en recorridos
Inspección de obras	Documentar el avance con geolocalización
Geología de campo	Levantar columnas, contactos y estructuras

Consejos prácticos

Carga el mapa antes de salir a campo (la app no necesita señal, pero sí tener el archivo listo).

Usa nombres claros y sistemáticos para puntos (ej.: Erosion_SectorA_01).

Activa el modo avión para ahorrar batería.

Guarda respaldos de los datos al finalizar el día.

¿Qué incluir en un informe técnico usando Avenza?

Mapa con puntos recolectados.

Tabla de datos exportados (coordenadas, observaciones, fotos).

Trayectoria recorrida.

Análisis preliminar según observaciones y georreferencias.

Recursos adicionales

Manual oficial: Avenza Maps Help

Tutoriales en video (YouTube): Canal de Avenza Maps

Formatos personalizables para campo
